پروژه طراحی و راه اندازی شبکه 2

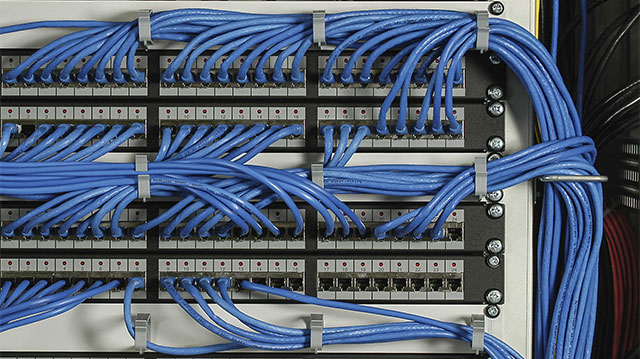

در این پروژه، یک شبکه ترکیبی (پسیو و اکتیو) برای 50 کامپیوتر در 3 طبقه یک ساختمان اداری طراحی و اجرا شد. در بخش پسیو، از کابل‌کشی ساختاریافته CAT6 به همراه پچ‌پنل‌های 48 پورت در هر طبقه استفاده شد تا امکان ارتباط پرسرعت (تا 1Gbps) با کمترین نویز فراهم شود. تجهیزات پسیو شامل رک‌های دیواری 6U، کیستون‌های مدولار و کابل‌های مدیریت‌شده با رنگ‌بندی استاندارد بودند. برای اتصال بین طبقات، از لینک رادیویی بی‌سیم (میکروتیک Wireless Wire) با پهنای باند 1Gbps و فرکانس 60GHz استفاده شد تا نیاز به کابل‌کشی بین ساختمان‌ها مرتفع گردد. این لینک با آنتن‌های جهت‌دار نصب شد و تاخیر زیر 5ms را در تست‌های عملیاتی نشان داد.

در بخش اکتیو، از سوئیچ‌های لایه 3 (Cisco SG350-52) در هر طبقه به همراه روتر میکروتیک CCR1036 در طبقه مرکزی استفاده شد. VLAN بندی برای تفکیک دپارتمان‌ها (اداری، مالی، فنی) انجام و QoS برای اولویت‌دهی به ترافیک VoIP تنظیم گردید. امنیت شبکه با فایروال Sophos XG و سیستم مانیتورینگ PRTG تضمین شد. نتایج تست‌ها نشان دادند که شبکه در شرایط حداکثر بار (80% utilization) با افت سرعت کمتر از 10% عملکردی پایدار دارد. پیشنهاد می‌شود در فاز بعدی از Fiber Optic برای اتصال طبقات استفاده گردد.
