معماری دو لایه

اجزا: دستگاه‌های انتهایی:

۴ رایانه (PC1، PC2، PC3، PC4)
دستگاه‌های شبکه:

۱ سوئیچ (Switch1)
۱ روتر (Router1)
اتصالات شبکه:

کابل‌های اترنت برای اتصال رایانه‌های شخصی به سوئیچ
یک کابل اترنت برای اتصال سوئیچ به روتر
الزامات شبکه:

آدرس‌دهی IP:

از یک محدوده آدرس IP خصوصی استفاده کنید (مثلاً ۱۹۲.۱۶۸.۱.۰/۲۴).
آدرس‌های IP استاتیک را به هر رایانه اختصاص دهید.
روتر را با یک آدرس IP مناسب در همان زیرشبکه پیکربندی کنید.

پیکربندی سوئیچ:

پیکربندی اولیه برای اطمینان از فعال بودن و اتصال صحیح همه پورت‌ها. پیکربندی روتر:

روتر را با یک آدرس IP در زیرشبکه شبکه پیکربندی کنید.

روتر را برای دسترسی به اینترنت یا شبیه‌سازی اتصال شبکه خارجی تنظیم کنید.

مراحل انجام کار:

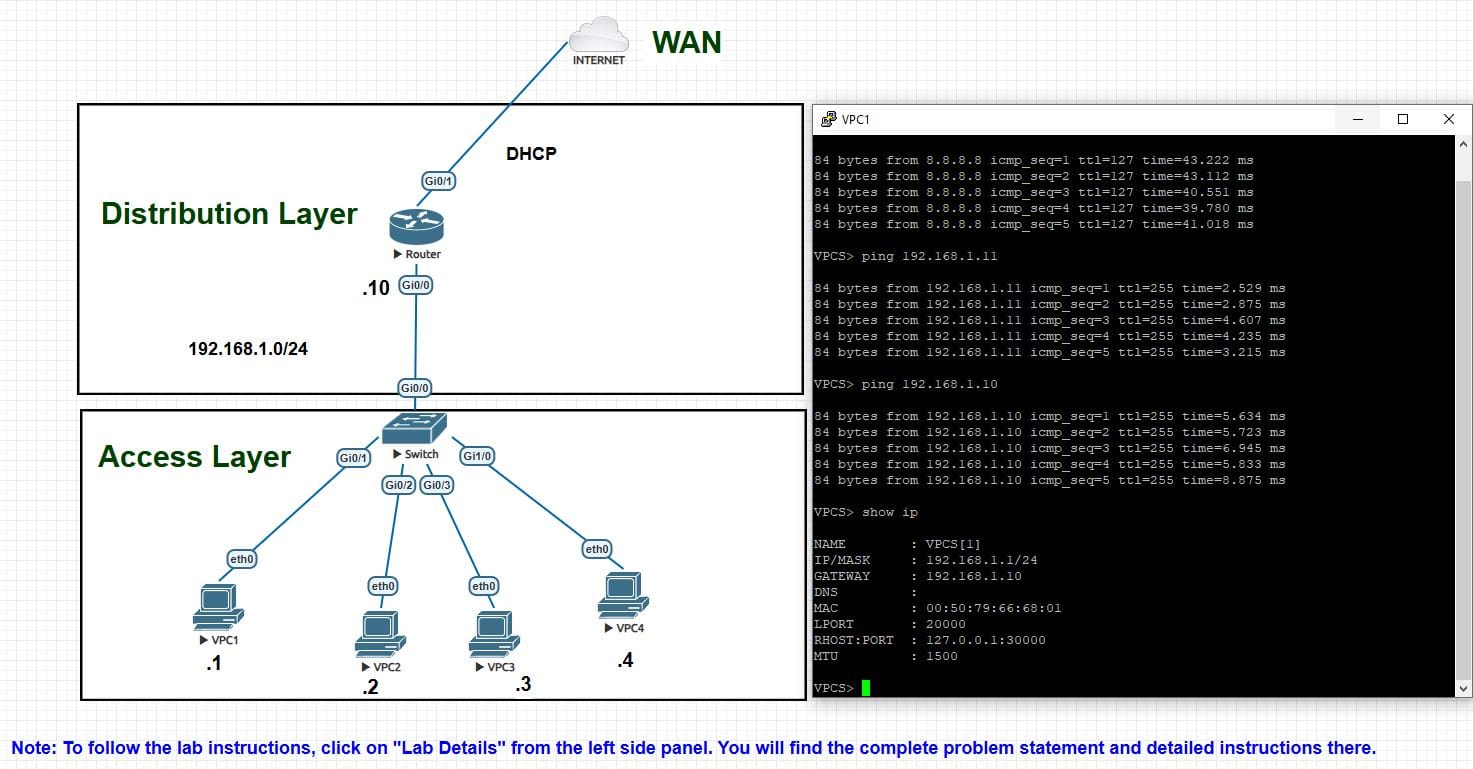

طراحی توپولوژی:

یک نمودار ساده با ۴ کامپیوتر متصل به Switch1 رسم کنید.

یک اتصال از Switch1 به Router1 را نشان دهید.

اختصاص آدرس‌های IP:

به هر کامپیوتر آدرس IP اختصاص دهید. مثال:

PC1: 192.168.1.1
PC2: 192.168.1.2
PC3: 192.168.1.3
PC4: 192.168.1.4

در صورت نیاز، یک IP مدیریتی به سوئیچ اختصاص دهید (مثلاً 192.168.1.11).

اتصال دستگاه‌ها:

به صورت فیزیکی یا مجازی (در یک شبیه‌ساز شبکه) کامپیوترها را با استفاده از کابل‌های اترنت به سوئیچ متصل کنید. سوئیچ را با استفاده از کابل اترنت به روتر وصل کنید.
پیکربندی روتر:

آدرس IP داخلی روتر را روی 192.168.1.10 تنظیم کنید. روتر را طوری پیکربندی کنید که ترافیک را به یک شبکه خارجی هدایت کند (مثلاً دسترسی به اینترنت را شبیه‌سازی کنید).

بررسی اتصال:

پینگ از یک کامپیوتر به کامپیوتر دیگر برای اطمینان از اتصال شبکه محلی.

پینگ روتر از هر کامپیوتر برای تأیید دسترسی آنها به دروازه.

اگر یک شبکه خارجی پیکربندی شده است، یک آدرس IP خارجی را برای اطمینان از اتصال به اینترنت پینگ کنید.

نتایج مورد انتظار:

اتصال محلی:

همه کامپیوترها باید بتوانند با یکدیگر ارتباط برقرار کنند.

کامپیوترها باید بتوانند به روتر دسترسی پیدا کنند.

اتصال خارجی:

در صورت پیکربندی صحیح، کامپیوترها باید بتوانند به یک شبکه خارجی دسترسی پیدا کنند (مثلاً پینگ ۸.۸.۸.۸ برای اینترنت).

موارد قابل تحویل:

نمودار شبکه:

نمایش بصری از توپولوژی شبکه دو لایه.

طرح آدرس IP:

جدولی که هر دستگاه و آدرس IP اختصاص داده شده به آن را فهرست می‌کند. فایل‌های پیکربندی:

هرگونه تنظیمات پیکربندی اعمال شده روی روتر و سوئیچ.

نتایج تست اتصال:

نتایج تست پینگ که اتصال موفقیت‌آمیز بین دستگاه‌ها را نشان می‌دهد.
